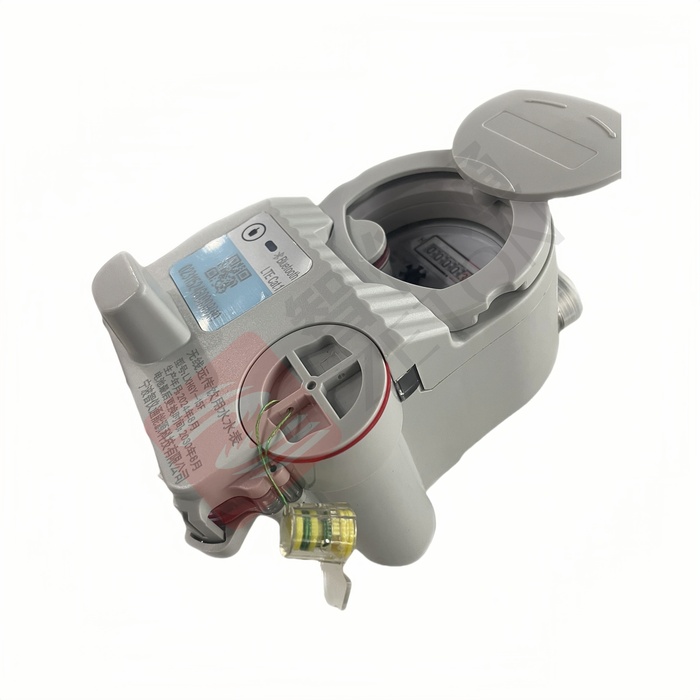

LXHGY-15F型無線遠傳飲用冷水水表是用于計量流經自來水管道的水體積總量的測量儀表。該款水表計量精度高、衛生、讀數方便，是在容積式水表的基礎上，增加發訊指針和電子裝置，實現遠傳閥控功能。適用于居民、養老院、別墅用戶、高檔小區等用水要求較高、水質優良的場合。
△ 特點
1.水表采用機電分體式結構，維修方便，便于管理部門進行舊表改造；
2.電路采用專用膠水灌封，防水等級達IP68；
3.電池采用的是大容量鋰亞電池，每天上報一次數據，電池壽命大于6年；
4.電池倉設計為獨立密封結構，可便捷更換電池；
5.定時主動上報表計讀數，數據上報周期可設定，滿足不同用戶管理；
6.水表端每月定期凍結流量，方便管理部門收費管理；
7.水表可觸摸上報，支持紅外通訊；
8. NB-IoT通訊，信號覆蓋廣、功耗低、穿透能力強；
9.內部通訊模組資費包含有7年使用費用。
10.閥控功能可遠程控制，搭配收費系統可實現費控。
△ 技術參數
項 目 | 參 數 |
公稱口徑mm | 15 |
常用流量(Q3)m3/h | 1.0 |
測量范圍 | （Q3/ Q1） | 160/125/100/80/63/50 |
（Q2/ Q1） | 1.6 |
準確度等級 | 2級 |
溫度等級 | T30 |
**允許壓力 | 1.0MPa |
壓力損失等級 | Δp63 |
流動剖面敏感度等級 | U0/D0 |
環境等級 | O級 |
電磁環境 | E2級 |
方位限制 | 水平安裝 |
反向流 | 不可測 |
防護等級 | IP68 |
通訊協議 | 188協議（內部修訂） |
網絡制式 | 全網通 |
發射功率 | 23dBm±2dB |
接收靈敏度 | -115dBm |
接收電流 | 6～100mA |
待機電流 | ≤8uA |
電池 | ER26500+RHC1520 3.6V（工作電壓3.0V～3.6V） |
△ 示值誤差限
從分界流量到**流量為±2％，從最小流量到分界流量（不包括分界流量）為±5％。
△ 外形尺寸及重量
口徑 | 長L1 | 長L2 | 寬W | 高H | 連接螺紋 | 重量 |
mm | D | kg |
15 | 165 | 255 | 105 | 140 | G3/4 | 1.1 |
△ 安裝使用與維護方法
1．選擇水表的口徑，應根據管道及使用流量大小而定，根據水溫選擇冷熱水表；
2．安裝位置要避免曝曬、凍冰、污染和水淹，以便拆裝和抄表；
3．水表應水平安裝，使字面朝上，并使表殼上箭頭方向與水流方向相同；安裝時表前后的直管段長度必須滿足U0、D0的要求。
4．新裝管道務必把管道內石子、泥沙、麻絲等雜物沖洗干凈再裝水表、以免造成水表故障；
5．為了計量正確，水龍頭應高于水表；
