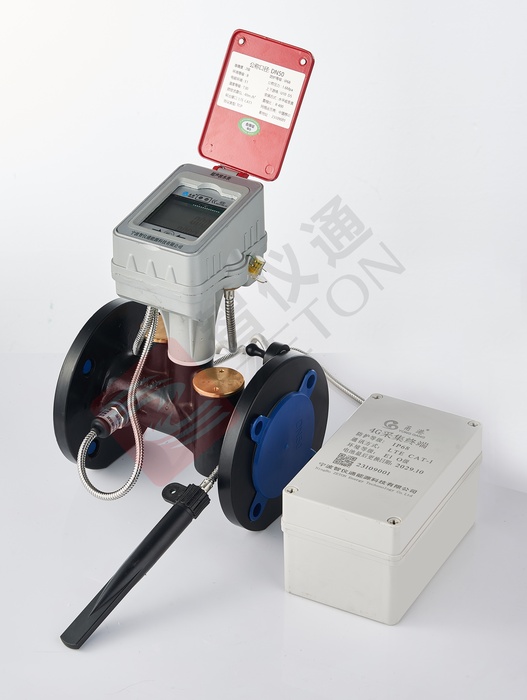

超聲波閥控水表

一、產品簡介

1、概述

超聲波水表是通過檢測超聲波聲束在水中順流逆流傳播時因速度發生變化而產生的時差，分析處理得出水的流速從而進一步積算出水的流量的一種新式水表。

2、用途

可廣泛應用于自來水公司的供水計量，用來計量流經自來水管道的飲用冷水。

3、功能

3.1超聲波水表主菜單顯示累計流量（m³）、流速（m³/h）、水溫（℃）、水表編號、累計工作時間、故障信息等；

3.2無轉動部件，超聲波測量原理，保證在各種復雜條件下的長效計量；

3.3超低功耗，測量精度：2級

3.4通訊接口標配紅外、M-Bus遠傳接口，可以提供多種通訊接口供客戶根據需求選擇（如：MBUS、RS485、4-20mA、脈沖、無線470MHz、無線NB-IoT、CAT1），可實現遠傳抄表功能，方便管理節省運營成本。

3.5支持實時數據通訊，確保數據的準確和時效。

3.6自動診斷多種異常報警功能，錯誤信息可液晶顯示的同時也可以通過遠程數據采集上傳至管理系統，及時報警，通知維修服務，確保儀表和管網運行正常。

3.6.1電池電量檢測：當電壓不足，液晶屏幕上顯示，并可以通過遠傳上傳至管理系統

3.6.2流量信號檢測：當管道內無水、換能器沒有信號，系統自動提示、存儲錯誤信息，并告警。

3.6.3管道泄漏檢測：流量信號持續長時間運行（如24小時），說明有水流在連續長時間運動，可能是家里抽水馬桶、水龍頭沒有關閉好，造成水泄漏，系統自動提示、存儲錯誤信息，并告警。

3.6.4管道爆裂檢測：如果水表檢測到大流量持續半小時以上，系統自動提示、存儲錯誤信息，并告警。

3.6.5水流方向檢測：水表表體上有箭頭表示安裝方向和水流方向，但實際安裝時由于疏忽或其他原因造成水表裝反，當有水流流動式水表程序自動檢測水流方向，當水流方向與表體表示箭頭方向反向時，系統自動提示、存儲錯誤信息，并告警。

3.6.6 壓力檢測：配置壓力傳感器，可實時檢測壓力值，并上傳至系統。

3.7專業的管道設計，確保被測水場流態穩定。

3.8 可運用于管網漏損監控。

二、安裝與使用

1、新裝管道務必把管道內沙子、泥沙、麻絲等雜物沖洗干凈后方可裝表，以免造成水表故障。

2、水表安裝時，注意水表的連接長度，當兩端管路間距超過水表連接長度時，應修正管路間距，滿足水表連接長度,否則間距過大強行安裝將造成水表連接螺紋端斷裂或管接頭斷裂以及連接螺母的損壞；若水表的兩端管路不在同一軸線上，應通過其它途徑來修正管路在同一軸線上，滿足水表的安裝尺寸。

3、為計量準確，水龍頭應高于水表。

4、為保證計量精度，一般情況下表前應保留10D以上直管段，表后應保留5D以上直管段，同時盡量避免彎頭、三通、錐管、泵的干擾（D為管道口徑）。若表前管道有縮徑管時，表前直管段在15D以上；表前管道有90°彎頭時，表前直管段在20D以上；表前管道有半開的閥門時，表前直管段在50D以上。

5、水表如安裝在鍋爐的進水口，應在水表的出水口端安裝止回閥，且水表盡**限度遠離止回閥,以免金屬管路導熱和熱水回流燙壞水表。

6、為使水表能長期正常工作，水表內應始終充滿水。如果空氣有可能進入水表，應在水表上游安裝放氣閥。

7、應防止安裝場所周圍環境的沖擊或振動導致水表損壞，還應避免水表承受由管道和管件造成的過度應力，必要時，須將水表安裝在底座或托架上。

8、應防止極端水溫和極端氣溫?fù)p壞水表和防止外界環境腐蝕導致水表損壞。

9、應采取措施防止不利的水力條件（空化、浪涌、水錘）。

10、上下游水管應適當固定，以保證在拆除水表或斷開一側連接時，任何部分都不會因水的推力而移位。

11、水表在長期使用過程中，若管道內有雜物、鐵銹等沉積物難免會堵塞濾水網而影響供水和準確計量，如出現上述情況應與當?shù)刈詠硭救〉寐?lián)系并予以解決，不得自行拆裝。

12、水表不使用時，液晶顯示累計流量如有微小走數，是由于管道中的水壓不夠穩定或其它原因引起的，建議在水表不使用時關閉水表上游的控制閥門。水表進水端裝有止回閥的無此現象產生。

13、水表不應直接與管道連接，水表與管道間應通過連接管、密封墊圈、連接螺母連接，拆裝時，切不可用力硬扳，以免扭壞。

14、安裝具有節水功能的水表時，在進水口一定要用配套專用管接頭，以減少水壓波動引起的水表自轉現象。

15、由于未嚴格按照安裝注意事項進行安裝，造成水表或其配件的損壞，一切損失由安裝者自負。

三、技術指標性能參數

外形尺寸
